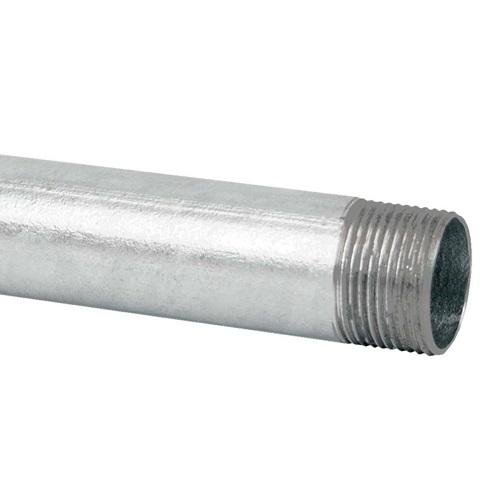

Труба стальная резьбовая ČSN P16 Ø22.5 мм (внутр. 20.3 мм) 1250Н оцинкованная по методу Сендзимира (слой цинка 17-19 мкм) (штанга 3 м с муфтой) KOPOS (6016 ZNM_S)
KOPOSТруба стальная резьбовая ČSN P16 Ø22.5 мм (внутр. 20.3 мм) 1250Н оцинкованная по методу Сендзимира (слой цинка 17-19 мкм) (штанга 3 м с муфтой) KOPOS (6016 ZNM_S). Наруж. Ø22.5 мм (внутр. Ø20.3 мм, стенка 1.1 мм), трехметровая штанга (3 м) с накрученной муфтой в комплекте. Цена за 1 м.
212,50 ₴ с НДС за 1 метр
-
Металлическая труба для кабеля, Металлические трубы для прокладки кабеля 22 мм, Стальные трубы KOPOS
Труба стальная резьбовая ČSN P16 Ø22.5 мм (внутр. 20.3 мм) 1250Н оцинкованная по методу Сендзимира (слой цинка 17-19 мкм) (штанга 3 м с муфтой) KOPOS (6016 ZNM_S)
Арт.: 6016 ZNM_S212,50 ₴ с НДС за 1 метр
Труба стальная резьбовая ČSN P16 Ø22.5 мм (внутр. 20.3 мм) 1250Н оцинкованная по методу Сендзимира (слой цинка 17-19 мкм) (штанга 3 м с муфтой) KOPOS (6016 ZNM_S) (артикул 6016 ZNM_S) применяется для механической защиты кабеля и построения надежных электромонтажных трасс. Наружный диаметр составляет Ø22.5 мм, внутренний проходной диаметр Ø20.3 мм при толщине стенки 1.1 мм (полная площадь канала 323.7 мм², полезная площадь при 40% заполнении по ПУЭ – 129.5 мм²), резьба/соединение: P16, механическая прочность 1250 N. Форма поставки: трехметровая штанга (3 м) с накрученной муфтой в комплекте (цена указана за 1 погонный метр). Коррозионная стойкость: 2 класс (средняя коррозионная стойкость, слой цинка 17-19 мкм). Сертифицирована для огнестойких кабельных систем класса E90 (ČSN 73 0895 / DIN 4102-12).
Технические характеристики и монтаж металлической трубы Ø22.5 мм (6016 ZNM_S)
- Стальная резьбовая электромонтажная труба KOPOS стандарта ČSN изготавливается из листовой стали сваркой и поставляется трехметровыми штангами с накрученной резьбовой муфтой с одной стороны.
- Наружный диаметр составляет Ø22.5 мм, внутренний проходной диаметр Ø20.3 мм при толщине стенки 1.1 мм (полная площадь канала 323.7 мм², полезная площадь при 40% заполнении по ПУЭ – 129.5 мм²), резьба/соединение: P16, механическая прочность 1250 N.
- Форма поставки: трехметровая штанга (3 м) с накрученной муфтой в комплекте (цена указана за 1 погонный метр). Коррозионная стойкость: 2 класс (средняя коррозионная стойкость, слой цинка 17-19 мкм). Сертифицирована для огнестойких кабельных систем класса E90 (ČSN 73 0895 / DIN 4102-12).
- Изделие соответствует требованиям европейского стандарта ČSN EN 61386-21 / ČSN EN 61386-1 (рабочая температура -60..+250 °C).
Штатные муфты, колена 90°, хомуты и защитные концевые втулки Ø22.5 мм
Для быстрой стыковки, поворотов трассы и крепления рекомендуем использовать совместимые комплектующие KOPOS этого же типоразмера и стандарта: 316/1_XX, 6116 ZNM_S, 5216 PC_S, 5220 ZNM_S, 4816/P_KB.
| Вес | 0,65 кг |
|---|---|
| Производитель | KOPOS |
| Тип трубы | Стальная (металлическая) труба |
| Диаметр наружный | 22 мм |
| Диаметр внутренний | 20 мм |
| Слой цинка | 14-20 мкм |
| Допустимая нагрузка | 1250H/5см |
| Температура эксплуатации | от -60˚С до +250˚С |
| Упаковка | 30 метров |
| Длина | 3 м |
| Тип материала | Сталь оцинкованная |
| Производитель | KOPOS KOLÍN (Чехия) |
|---|---|
| Артикул (каталожный номер) | 6016 ZNM_S |
| Серия и стандарт | 6016 ČSN (ČSN) |
| EAN код | 8595057626157 |
| Наружный диаметр трубы | 22.5 мм |
| Внутренний диаметр (проходной) | 20.3 мм |
| Толщина стенки | 1.1 мм |
| Полезная площадь сечения (100% / 40% ПУЭ) | 323.7 мм² / 129.5 мм² |
| Тип резьбы / соединения | P16 |
| Длина штанги | 3 м (трехметровая штанга (3 м) с накрученной муфтой в комплекте, цена за 1 м) |
| Механическая прочность на сжатие | 1250 N |
| Ударопрочность | Высокая (до IK10) |
| Материал и защитное покрытие | Листовая электросварная сталь ČSN (оцинкованная по методу Сендзимира (слой цинка 17-19 мкм)) |
| Класс коррозионной стойкости | 2 класс (средняя коррозионная стойкость, слой цинка 17-19 мкм) |
| Огнестойкость системы (E90) | Да (сертифицировано E90) |
| Рабочая температура | -60..+250 °C |
| Совместимые аксессуары KOPOS | 316/1_XX, 6116 ZNM_S, 5216 PC_S, 5220 ZNM_S, 4816/P_KB |
| Вес 1 погонного метра | 0.65 кг/м |
