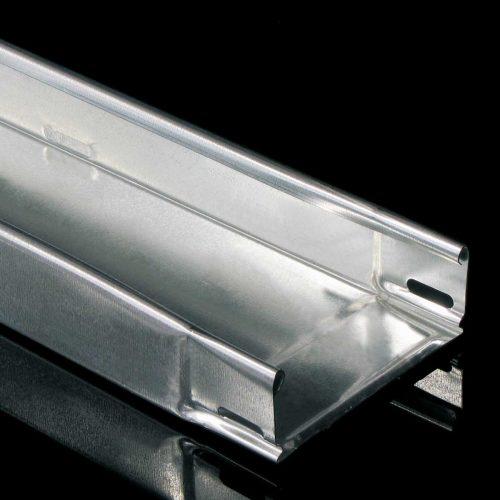

Металлический кабельный лоток КОПОС 50×125 мм NKZN

Наличие:

Нет в наличии


ХАРАКТЕРИСТИКИ КАБЕЛЬНОГО ЛОТКА NKZN 50X125:

Высота лотка (H): 50 мм Ширина лотка (A): 125 мм Толщина стали металлического лотка: 0,7 мм Допустимая нагрузка при расстоянии опор в 1,00 м. = 1500 H/м Допустимая нагрузка при расстоянии опор в 1,25 м. = 1050 H/м Допустимая нагрузка при расстоянии опор в 1,50 м. = 1000 H/м Допустимая нагрузка при расстоянии опор в 1,75 м. = 700 H/м Допустимая нагрузка при расстоянии опор в 2,00 м. = 600 H/м Полезное сечение: 60,5 кв.см Масса лотка: 1,30 кг/м. Количество болтов для соединения: 4 шт. Длина лотка: 2000 мм (2 метра) возможен поставка под заказ лотков длинной 3000 мм (3 метра) Стандартное исполнение: Гальваническое цинковое покрытие DIN 50916. Возможное исполнение 1: Нержавеющая сталь DIN 1.4301 Страна производитель: Чехия, КОПОС

ПОЛЕЗНЫЕ ФАКТЫ О ЛОТКАХ МАРС!

Перед использованием на ядерной электростанции в г.Дукованы лотки для кабеля NKZ 50×125 мм вместе с консолями быстрой фиксации подвергались обязательному сейсмическому испытанию и полностью удовлетворили выдвинутым требованиям. С учетом конструкции и нагрузки испытуемых лотков можно с уверенностью заявить что все лотки и конструкции производства МАРС сейсмически устойчивы и пригодны для установки на объектах с повышенной опасностью.

ОСОБЕННОСТИ ПЕРФОРАЦИИ КАБЕЛЬНЫХ ЛОТКОВ MARS NKZ 50X125:

Группа перфорированных отверстий повторяется вдоль всего лотка с частотой 326,5 мм. Каждая группа перфорации состоит из: – перфораций в основании лотков: 4 отверстия 9х22мм. Используется для крепления кабельных лотков к монтажной системе или для вентиляции кабелей. – перфораций в бортах лотков: 2 отверстия 9х22мм (по одному отверстию на каждый борт лотка). Используются для соединения лотков и вентиляции проводников.

СОЕДИНЕНИЕ КАБЕЛЬНЫХ ЛОТКОВ NS:

Соединение кабельного лотка MARS NKZ 50×125 осуществляется с помощью скоб NS 50 (2-х шт. на соединение) и 4-х болтов 8х12. Система креплений кабельных лотков MARS спроектирована так, чтобы соединение было качественным и обеспечивала достаточную электропроводимость для защиты от поражения электрическим током. Но в остальных случаях необходим отдельный соединительный защитный провод, заземляющий зажим с токопроводящей частью кабельного лотка.

  • УГЛЫ И ПОВОРОТЫ ДЛЯ МЕТАЛЛИЧЕСКИХ ЛОТОВ:

Для кабельных лотков MARS создана система поворотов и отводов способная удовлетворить практически всем требованиям заказчика. Для каждого ответвления или поворота предусмотрены оцинкованные крышки. Крышки крепятся к лотку с помощью винтового NUV или безвинтового фиксатора NPUV.

  • УГОЛ С КРЫШКОЙ ГОРИЗОНТАЛЬНЫЙ 90 ГРАДУСОВ (ПОВОРОТ) NO:

Количество отверстий для соединения: 4 шт Толщина оцинкованного металла: 0,80 мм. Количество отверстий в крышке для безвинтового фиксатора NPUV: 4 Толщина оцинкованного металла крышки: 0,60 мм.

  • УГОЛ С КРЫШКОЙ ГОРИЗОНТАЛЬНЫЙ 45 ГРАДУСОВ (ПОВОРОТ) NO:

Количество отверстий для соединения: 4 шт Толщина оцинкованного металла: 0,80 мм. Количество отверстий крышки для безвинтового фиксатора NPUV: 4 Толщина оцинкованного металла крышки: 0,60 мм.

  • УГОЛ ВЕРТИКАЛЬНЫЙ ВНЕШНИЙ 90 ГРАДУСОВ (СПУСК) NKO С КРЫШКОЙ NVKO:

Количество отверстий для соединения: 4 шт Толщина оцинкованного металла: 0,80 мм. Крышка поставляется с надрезанными боковинами для последующего изгиба при монтаже. Количество отверстий в крышке для безвинтового фиксатора NPUV: 4 Толщина оцинкованного металла крышки: 0,60 мм.

  • УГОЛ ВЕРТИКАЛЬНЫЙ ВНУТРЕННИЙ 90 ГРАДУСОВ (ПОДЪЕМ) NSO:

Количество отверстий для соединения: 4 шт Толщина оцинкованного металла: 0,80 мм. Крышки поставляется с надрезанными боковинами для последующего изгиба при монтаже. Количество отверстий в крышке для безвинтового фиксатора NPUV: 6 Толщина оцинкованного металла: 0,60 мм.

  • ОТВЕТВИТЕЛЬ ГОРИЗОНТАЛЬНЫЙ Т-ОБРАЗНЫЙ (ОТВОД) NT:

Количество отверстий в ответвителе для соединения: 6 шт Количество отверстий в крышке для безвинтового фиксатора NPUV: 8 Толщина оцинкованного металла: 0,80 мм.

  • ОТВЕТВИТЕЛЬ КРЕСТООБРАЗНЫЙ (КРЕСТОВИНА) NKR:

Количество отверстий для соединения: 8 шт Толщина оцинкованного металла: 0,80 мм. Количество отверстий для безвинтового фиксатора NPUV: 12 Толщина оцинкованного металла: 0,60 мм.

  • УДЛИНИТЕЛЬ КАБЕЛЬНОГО ЛОТКА NPD.

Для кабельного лотка 50х125 имеет длину 160мм. Для крепления используются 4 болта.

  • ОТВЕТВИТЕЛЬ УНИВЕРСАЛЬНЫЙ NRD.

Используется для создания ответвления взамен т-образного ответвителя, или для создания ответвления с другой шириной лотка. Всегда используется попарно. Для соединения используется 4 болта.

  • ПЕРЕХОДНИК NR.

Переходник используется для перехода кабельного лотка одной ширины в кабельный лоток другой ширины.

  • ЗАГЛУШКА NK.

Используется на торцах кабельных трасс в которых не предусмотрен вывод/ввод проводов. Для крепления используется 2 болта.

  • ПЕРЕГОРОДКА NPZ.

Служит для разделения кабельного лотка на два отдельных канала. Так же применятся как экранирующая перегородка между силовыми кабелями и линиями связи. Крепиться к лотку с помощью болтов, предусмотрено 5 отверстий.

  • СКОБА УГЛОВАЯ NSU*(K,S,D).

Угловая скоба используется для соединения кабельных лотков с местах изгибов больших радиусов. Комбинацие скоб можно добиться создания углов поворота 20 – 80 градусов.

производитель

KOPOS

Тип лотка

Неперфорированный лоток

Высота

50 мм

Толщина стали

0,70 мм

по ширине

125 мм

исполнение

Оцинкованная сталь Sendzimir

Масса

1,30 кг/м

Длина

2 м

Страна производитель

Чехия
