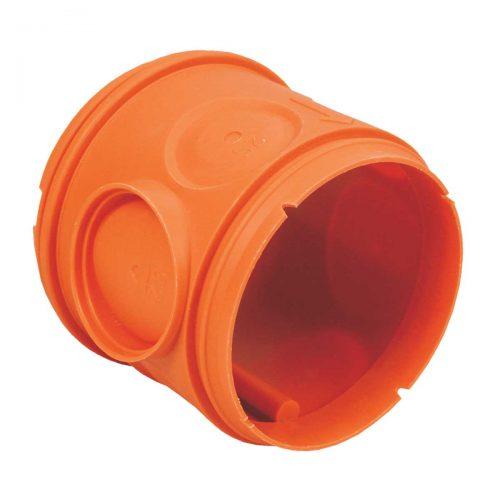

Корпус коробки имеет бортик для монтажа крышки KBV и нижней части KBS. По периметру корпуса коробки намечены отверстия для труб диаметром 25 и 32 мм.
Отверстие для труб можно изготовить с помощью держателя VBU 1 и ножа.
В коробке возможно использовать клемму S-66. Совет – лучше монтировать клеммник перед составлением всего комплекта.
KBV-2 КРЫШКА КОРОБКИ В БЕТОН
Крышку можно прикрепить к опалубке при помощи гвоздей.
После того, как бетонная смесь затвердеет, выламывается часть крышки и образуется пространство для монтажа.
В крышке имеются отверстия для установки распорок KBP-8.
Поставляется 2 типа крышек: KBV-2 – межосевое расстояние 80 мм, KBV-2/71 – межосевое расстояние 71мм.
KBS-2 НИЖНЯЯ ЧАСТЬ КОРОБКИ В БЕТОН
Конструкция дна дает возможность применять трубки диаметром 20 мм.
Установленную трубку можно применять для взаимного соединения коробок.
KBS-3 НИЖНЯЯ ЧАСТЬ КОРОБКИ В БЕТОН
Нижняя часть KBS-3 – предназначена для монтажа крюка люстры. Используется с корпусами коробки KBT-1 и KBT-2.
Перед заливкой в бетон, нужно вмонтировать крюк в матрицу KBM. Несущая способность 25 кг.
KBP-1 ОПОРА КОРОБКИ В БЕТОН
При помощи опоры коробку можно закрепить между стенками опалубки.
Используется для монтажа трубок 8080
KBP-8 СТАЛЬНОЙ СТЕРЖЕНЬ
Используется для распорки коробок между стенками опалубки при заливке бетонной смесью.
Используется вместе с крышкой KBV-2 и KBV-2/71, а также опорой KBP-1 и KBP-1/71.
Стальной стержень перед монтажом необходимо уменьшить до требуемой длинны.
KBP-9 КРЮК ДЛЯ ЛЮСТРЫ
Несущая способность крюка 25 кг.
Скобу для люстры перед монтажем необходимо оснастить изоляционной пробкой из ПВХ (для KBP-9 – длинной 70 мм, для KBP-10 длинной 80мм), которая является составной частью упаковки.
V 68 S – КРЫШКА
Предназначена для закрытия коробки и обеспечивает защиту IP20.
Два отверстия позволяют подвести кабель к люстре и вывести крюк. Крышка крепиться 2 шурупами 2,9х13мм.
KBM ГАЙКА КРЮКА ЛЮСТРЫ
Латунная специальная гайка M5 предназначенная для установки в нижнюю часть коробки KBS-3 с последующей установкой KBP-9 или KBP-10.
