ЛОТОК ПРОВОЛОЧНЫЙ 60×400 ВЕРГОКАН (VERGOKAN) БЕЛЬГИЯ


0,00 грн.

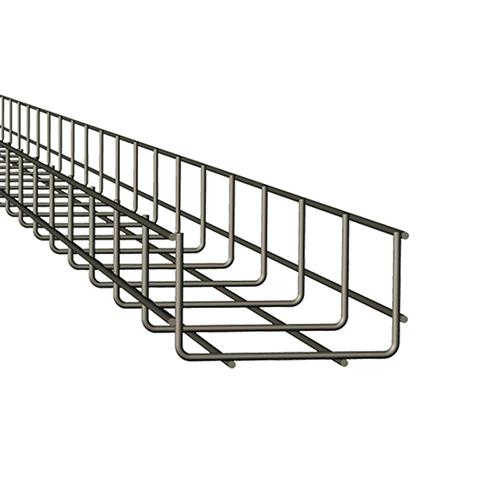

ЛОТОК ПРОВОЛОЧНЫЙ 60 X 400

проволочный лоток 60 х 400Характеристики проволочного лотка DZL(VFL) 60×400: Ячейка (решетка) : 50 х 100 мм Высота лотка: 60 мм Ширина лотка: 400 мм Диаметр поперечной проволоки: 3,50 мм Диаметр продольной проволоки: 5,00 мм Длина лотка : 3000 мм (3 метра) Стандартное исполнение: Гальваническое цинковое покрытие.

График расчета опор для проволочного лотка DZL(VFL) 60 х 400 мм график расчета опор для проволочного лотка

ХАРАКТЕРИСТИКИ ПРОВОЛОЧНОГО ЛОТКА DZ(VF) 60X400:

Ячейка (решетка) : 50 х 100 мм Высота лотка: 60 мм Ширина лотка: 400 мм Диаметр поперечной проволоки: 5,00 мм Диаметр продольной проволоки: 5,00 мм Длина лотка : 3000 мм (3 метра) Стандартное исполнение: Гальваническое цинковое покрытие.

График расчета опор для проволочного лотка DZ(VF) 60 х 400 мм график расчета опор для проволочного лотка

Где: P – максимально допустимая нагрузка на лоток (кг/м) L – расстояние между опорами (м) L/200= Прогиб (мм) График действителен для проволочных лотков производства Вергокан с высотой борта 60 мм, смонтированным с соблюдением равномерности длинны пролетов и распределенной нагрузкой. Соединительные пластины находятся от опор на расстоянии 1/5 длины пролета.

СОЕДИНЕНИЕ ПРОВОЛОЧНЫХ ЛОТКОВ С ВЫСОТОЙ БОРТА 60 ММ.

С помощью DZS (VFK) – соединителя соединение проволочного лотка
С помощью DZSР (VFKS) – усиленного соединителя, для максимальной прочности и безопасности. В комплект входит болт с круглой головкой и квадратной шейкой и гайка. соединение проволочного лотка
С помощью DZRS (KPVF) – соединительной пластины, для быстрого соединения проволочных лотков (без болтов и гаек) экономия до 50% монтажного времени. соединение проволочного лотка
Артикул: DZL 60x400 Категория:
Производитель

VERGOKAN

Тип лотка

Проволочный лоток (сетчатый)

Код лотка

DZL 60×400

Высота

60 мм

Ширина

400 мм

Толщина стали

4,00 мм

Тип материала

Оцинкованная сталь Sendzimir
Электролитическое оцинкование

Длина

3 м

Масса

1,77 кг/м

Страна производитель

Бельгия
