ЛОТОК ПРОВОЛОЧНЫЙ 60×150 ВЕРГОКАН DZL 60X150 (VERGOKAN) БЕЛЬГИЯ


0,00 грн.

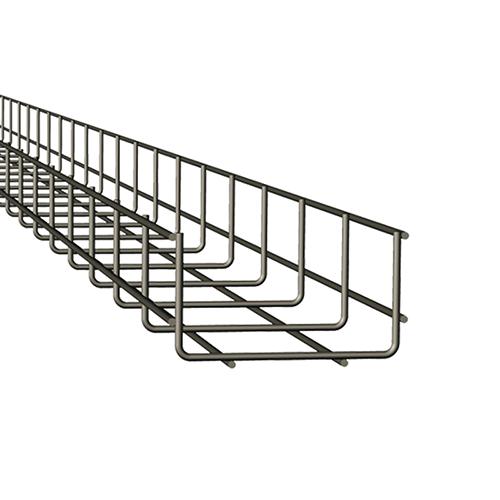

ЛОТОК ПРОВОЛОЧНЫЙ 60 X 150

проволочный лоток 60 х 150

ХАРАКТЕРИСТИКИ ПРОВОЛОЧНОГО ЛОТКА DZL(VFL) 60X150:

Ячейка (решетка) : 50 х 100 мм
Высота лотка: 60 мм
Ширина лотка: 150 мм
Диаметр поперечной проволоки: 3,50 мм
Диаметр продольной проволоки: 5,00 мм
Длина лотка : 3000 мм (3 метра)
Стандартное исполнение: Гальваническое цинковое покрытие.

График расчета опор для проволочного лотка DZL(VFL) 60 х 150 мм
график расчета опор для проволочного лотка

ХАРАКТЕРИСТИКИ ПРОВОЛОЧНОГО ЛОТКА DZ(VF) 60X150:

Ячейка (решетка) : 50 х 100 мм
Высота лотка: 60 мм
Ширина лотка: 150 мм
Диаметр поперечной проволоки: 5,00 мм
Диаметр продольной проволоки: 5,00 мм
Длина лотка : 3000 мм (3 метра)
Стандартное исполнение: Гальваническое цинковое покрытие.

График расчета опор для проволочного лотка DZ(VF) 60 х 150 мм
график расчета опор для проволочного лотка

Где:
P – максимально допустимая нагрузка на лоток (кг/м)
L – расстояние между опорами (м)
L/200= Прогиб (мм)

График действителен для проволочных лотков производства Вергокан с высотой борта 60 мм, смонтированным с соблюдением равномерности длинны пролетов и распределенной нагрузкой. Соединительные пластины находятся от опор на расстоянии 1/5 длины пролета.

СОЕДИНЕНИЕ ПРОВОЛОЧНЫХ ЛОТКОВ С ВЫСОТОЙ БОРТА 60 ММ.

С помощью DZS (VFK) – соединителя
соединение проволочного лотка
С помощью DZSР (VFKS) – усиленного соединителя, для максимальной прочности и безопасности. В комплект входит болт с круглой головкой и квадратной шейкой и гайка.
соединение проволочного лотка
С помощью DZRS (KPVF) – соединительной пластины, для быстрого соединения проволочных лотков (без болтов и гаек) экономия до 50% монтажного времени.
соединение проволочного лотка
Артикул: DZL 60x150 Категория:
Производитель

VERGOKAN

Тип лотка

Проволочный лоток (сетчатый)

Код лотка

DZL 60×150

Высота

60 мм

Ширина

150 мм

Толщина стали

4,00 мм

Тип материала

Оцинкованная сталь Sendzimir
Электролитическое оцинкование

Длина

3 м

Масса

0,96 кг/м

Страна производитель

Бельгия
