ЛОТОК ПРОВОЛОЧНЫЙ 35×250 ВЕРГОКАН (VERGOKAN) БЕЛЬГИЯ


0,00 грн.

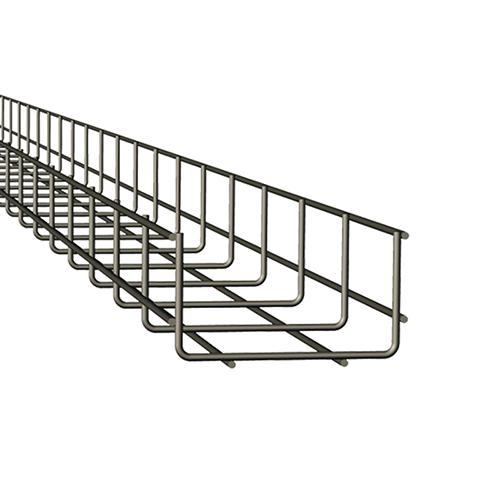

ЛОТОК ПРОВОЛОЧНЫЙ 35 X 250

проволочный лоток 35 х 250
Характеристики проволочного лотка DZL 35×250:

Ячейка (решетка) : 50 х 250 мм
Высота лотка: 35 мм
Ширина лотка: 250 мм
Диаметр поперечной проволоки: 3,50 мм
Диаметр продольной проволоки: 5,00 мм
Длина лотка : 3000 мм (3 метра)
Стандартное исполнение: Гальваническое цинковое покрытие.

График расчета опор для проволочного лотка DZL 35 х 250 мм
график расчета опор для проволочного лотка

ХАРАКТЕРИСТИКИ ПРОВОЛОЧНОГО ЛОТКА DZ 35X250:

Ячейка (решетка) : 50 х 100 мм
Высота лотка: 35 мм
Ширина лотка: 250 мм
Диаметр поперечной проволоки: 5,00 мм
Диаметр продольной проволоки: 5,00 мм
Длина лотка : 3000 мм (3 метра)
Стандартное исполнение: Гальваническое цинковое покрытие.

График расчета опор для проволочного лотка DZ 35 х 250 мм
график расчета опор для проволочного лотка

Где:
P – максимально допустимая нагрузка на лоток (кг/м)
L – расстояние между опорами (м)
L/200= Прогиб (мм)

График действителен для проволочных лотков производства Вергокан с высотой борта 35 мм и поперечной проволокой 3,50 мм, смонтированным с соблюдением равномерности длинны пролетов и распределенной нагрузкой. Соединительные пластины находятся от опор на расстоянии 1/5 длины пролета.

соединение проволочного лотка

Соединение осуществляется с помощью DZS – соединителя

Артикул: DZL 35x200 Категория:
Производитель

VERGOKAN

Тип лотка

Проволочный лоток (сетчатый)

Код лотка

DZL 35×200

Высота

35 мм

Ширина

250 мм

Тип материала

Электролитическое оцинкование
Горячая оцинковка погружением
Полиэфирное порошковое покрытие

Длина

3 м

Страна производитель

Бельгия
