Защитные двухслойные трубы (двустенные трубы) для подземной укладки (ПНД/ПВД). Обзор. Сравнение. Описание. Цена

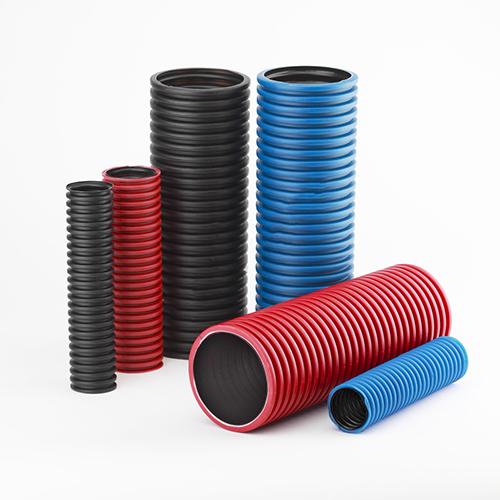

Защитные двухслойные трубы для подземной укладки с высокой прочностью
| Вид защитной трубы | Цена за метр | |
| Двухслойная защитная труба 63 мм – Копофлекс | КОПОС – Гибкая, гофрированная | |
| Дренажная труба для почвы 65 мм – Коподрен | КОПОС – Гибкая, гофрированная | |
| Двухслойная защитная труба 63 мм – Cерия 12 | ДКС – Гибкая, гофрированная | |
| Двухслойная защитная труба 63 мм – Коподур | КОПОС – Жесткая, гофрированная | |
| Разборная труба для почвы 110 мм – Копохалф | КОПОС -Жесткая, гладкая |
Защитные трубы для подземной укладки – обеспечивают механическую защиту кабеля, в следствии чего можно применять кабель с более облегчённой конструкций т.е. менее материалоёмкий и, соответственно, более дешёвый, чем бронированный кабель. Благодаря длительному сроку службы изделия уменьшаются затраты на обслуживание кабельной линии. Так же трубы копофлексприменяются для защиты газо-водопроводных труб, обеспечивая дополнительную защиту для газопроводных магистралей.
Двухслойная труба обеспечивают возможность легкого ввода кабелей, а также их замену на протяжении всего расчетного срока службы после окончания строительства кабелепровода, без необходимости проведения земляных работ.
Двухслойные трубы – аналог / замена асбестовой трубе (асбоцементная труба). До недавнего времени асбестовая труба лидировала в строительстве подземных кабельных сетей, но сейчас все более востребована, двухслойная труба для подземной укладки и защиты кабелей. Стойкость к механическим воздействиям. Эластичная структура труб устойчива к сейсмическим колебаниям почвы и позволяет выдерживать деформацию до 7,5 %, что вызывает разрушение любых других материалов, изготовленных из металла или асбестоцемента. Большой срок службы. Благодаря тому, что основным сырьем для производства труб является полиэтилен, продукт обладает высокой устойчивостью к воздействию ряда химикатов, коррозии, старению и воздействию внешней среды, что несколько раз увеличивает срок эксплуатации труб по сравнению со всеми используемыми на сегодняшний день.
Простота прокладки кабеля. Гладкая внутренняя поверхность трубы и низкий коэффициент трения облегчает протяжку кабеля.
Защитные трубы КОПОФЛЕКС (KOPOFLEX) для уладки кабеля в земле
Основное назначение двухслойных труб –защита кабелей при подземной укладке. Так же, часто труба применяется для заливки в бетон, или просто как гофротруба для прокладки кабеля с большим диаметром. Трубы по своей конструкции являются довольно жесткие и прочные. Прочность трубы составляет > 450 N/5 см. Защитная труба имеет необходимый запас прочности ко всем нагрузкам, возникающим в процессе их эксплуатации, устойчива к воздействию кислот, масел, загрязнениям и примесям, находящимся в естественном грунте. Они также обладают высокой стойкостью к воздействию ультрафиолетового излучения. Они не токсичны, и работа с ними не требует специальных средств индивидуальной защиты. Основные диаметры двухслойной гибкой трубы: 40мм, 50мм, 63мм, 75мм, 90мм, 110мм, 120мм, 125мм, 160мм и 175мм Труба двухслойная КОПОФЛЕКС диаметр 63 мм Описание для остальных размеров и производителей смотрите в общем каталоге: Выбор труб из общего каталога (все производители, все размеры).
Комплектация двухслойных труб КОПОФЛЕКС
Все трубы поставляются в бухтах по 50 метров. Минимальный заказ трубы равен 50 метрам. Каждая труба поставляется с зондом (протяжкой) и соединительной муфтой. При необходимости обеспечения соединения со степенью защиты IP 67 (герметичное соединение) необходимо использовать уплотняющие кольца (2 кольца на одно соединение).
Для трубы предусмотрена заглушка – закрывает, при необходимости, постоянно или временно выходное отверстие трубы.
Диаметры труб для укладки под землю
Диаметр трубы несколько больше чем обычная гофра труба, наименьший диметр трубы Копофлекс – 40 мм, при этом внутренний (полезный) диаметр – 32 мм. Радиус изгиба составляет 230 мм. Двухслоные трубы с диметром 40 мм, 50 мм и 63 мм часто используются в качестве замены обычной гофротрубы, при этом по стоимости не на много больше последней. Полезные (внутренние диаметры) этих труб равен : 32 мм, 41 мм и 52 мм соответственно. Двухслойная труба с диаметрами 75 мм, 90 мм и 110мм уже применятся по назначению, т.е. для укладки под землю или заливки в бетон. В номенклатуре производителя есть также двухслойные трубы для подземной укладки с диаметрами: 120 мм, 125 мм, 160 мм и 175 мм. Но из-за редкого использования, эти размеры труб для подземной укладки поставляются под заказ (со временем ситуация должна изменится в лучшую сторону).
Время доставки трубы в Украину составляет порядка 2 недель.
Материал двухслойной трубы
Подземные трубы KOPOFLEX (Копофлекс) относятся к классу гофрированных труб. При этом внутренний слой является более гладки чем внешний, это свойство трубы обеспечивает беспрепятственную протяжку кабелей.
Труба KOPOFLEX (Копофлекс) изготовлена из двух разных слоев полиэтилена, собственно и называется – труба двухслойная. Внешний слой (оболочка) выполнена из ПНД (полиэтилен низкого давления, HDPE), а внутренний слой из ПВД (полиэтилен высокого давления). Это дает трубе Копофлекс высокую гибкость при малом радиусе изгиба и высокую прочность. Данный типа материала является НЕ самозатухающим. Полиэтилен низкого давления (ПНД) имеет кристаллическую структуру и является легким и эластичным материалом. Устойчив к кислотам, щелочам, растворам солей, минеральным и растительным маслам при высоких температурах, биологически инертен. При комнатной температуре не растворим в органических растворителях. Имеет низкое влагопоглощение. Благодаря выше указанным свойствам , безвреден при контакте с пищевыми продуктами (посуда), могут долговременно работать в водных агрессивных средах (трубы и фитинги). Полиэтилен низкого давления обладает хорошими электроизоляционными свойствами (электрическая прочность некоторых марок – до 150 кВ/мм),по сравнению с полиэтиленом высокого давления ПНД характеризуется повышенной жесткостью (предел текучести при растяжении – до 30 МПа) при сохранении ударопрочности.
Рекомендации по осуществлению монтажных работ с электротехническими трубами
При проведении земельных работ по разработке траншей необходимо иметь ввиду то, что для выравнивания дна и создания плавных переходов через возможные препятствия желательно предусмотреть «лишних» 5-10 см глубины траншеи. Выравнивание проводится с методом подсыпания песка или рыхлого грунта. В случаях, когда работы затягиваются, необходимо укреплять стенки траншеи с целью исключения обвала стен. Так же это необходимо делать если слабый (рыхлый) грунт в месте проведения работ. По возможности необходимо полностью отчистить место прокладки трубы от камней, твердых пород, обломков чтобы создать максимально ровный трубопровод. Так как любые неровности трубы затрудняют протяжку кабеля и уменьшает расстояние, на которое кабели могут быть затянуты в двухслойную трубу. Если нет возможности сделать трубопровод ровным, все «проблемные» места необходимо выполнить максимально плавный переход (с помощью песка или рыхлой породы).
Полезные советы:
- При повороте трубы на 90 градусов должен быть обеспечен достаточный изгиб труб радиусом не менее 2-х метров.
- Двухслойные трубы необходимо укладываться в траншею сразу после её разработки.
- Осуществлять прокладку труб желательно максимальными строительными длинами с минимальным количеством соединений.
- Концы укладываемых труб должны быть закрыты заглушками для защиты трубы от попадания внутрь грязи и влаги.
- Двухслойные трубы в траншею можно укладывать несколькими вертикальными рядами.
- При укладке труб в траншею при высокой температуре необходимо присыпать 10-ти сантиметровым слоем песка или грунта для выравнивания температуры труб и грунта, после чего произвести окончательную засыпку траншеи.
- Если укладка трубы производится в траншею заполненную водой, воду желательно откачать.
- Если нет возможности откачать воду, трубы надо «пригрузить» мешками с песком или другими тяжелыми предметами для избежание «всплытия» трубы до засыпки.
- Процесс резки труб осуществляется с помощью обычной ножовки.
Двустенная труба ДКС: СЕРИЯ 12
Назначение – для защиты кабеля низкого и высокого напряжения от механических повреждений и агрессивного воздействия окружающей среды при укладке в грунте или в бетоне. Комплектация двухслойных труб серия 12 (Электротехнических).
Все трубы поставляются в бухтах по 50 метров за исключением (50 диаметр = 100м.,а 200 диаметр = 35м.). Все трубы с протяжкой, в комплекте с муфтой (в ассортименте также есть труба без протяжки).
Под заказ доступно:
- Переходники, позволяют осуществить переход с одного диаметра трубы на другой.
- Тройники на 45° с двумя раструбами, позволяют осуществить разветвление или схождение магистрали под углом 45°.
- Тройники на 90° с двумя раструбами, позволяют осуществить разветвление или схождение магистрали под углом 90°.
- Соединитель на 45° с тремя раструбами, позволяют осуществить разветвление или схождение магистрали на 4 направления под углом 45°.
- Крестообразное соединение на 90° с тремя раструбами, позволяют осуществить разветвление или схождение магистрали на 4 направления под углом 90°.
- Уплотнительное кольцо для двустенных труб, в комплекте с муфтами, позволяет обеспечить герметичность соединения труб при внутр. давлении 0,05 МПа, в течении 10мин. при 20° С.
- Кластеры (держатели расстояния), для организации и разделения кабельных каналов в одной траншее, реком. устанавливать через каждые 2 м.
Цветовое исполнение двухслойных труб. Поставляются трубы только в красном цвете.
Технические характеристики
Материал: полиэтилен низкого давления / полиэтилен высокого давления.
Конструкция: два слоя (наружный слой – гофрированный, внутренний – гладкий).
Температура монтажа: от минус 40 до плюс 50 градусов Цельсия.
Температура эксплуатации: от минус 40 до плюс 90 градусов Цельсия.
Цвет: ( внутри – чёрный, снаружи – красный)
Прочность: от 4000 до 6000 Н на 1 м при 20 градусах Цельсия (в зависимости от типоразмера)
Степень защиты: IP 55
