Короб. Кабель канал. Пластиковый короб для прокладки кабеля. Обзор. Сравнение. Описание. Цена
Пластиковый кабельный канал (короб) – самый распространенный способ прокладки кабелей в помещениях. Использование пластиковых кабельных каналов (коробов) на улице – ограничивает способность пластика разрушаться под действием УФ (Ультра Фиолетовых) лучей и перепады температуру. Короба (кабель-каналы) делятся на несколько основных видов:
- Кабель канал – наиболее распространенный тип пластикового короба. Как правило, позволяет осуществлять монтаж розеток.
- Мини канал – Короба с маленьким сечением. Используются для прокладки одно или двух проводников малого диаметра.

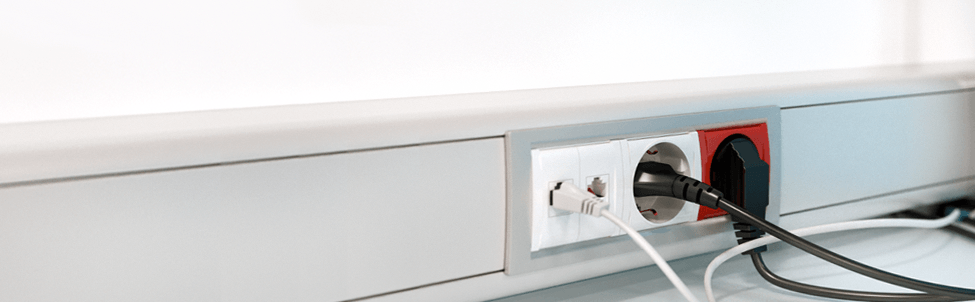

- Парапетный короб – Короба с большим сечением и двумя и более разделенными секциями. Часто используются для прокладки профессиональной СКС в помещениях. Как правило монтируются на высоте рабочих мест сотрудников.
- Плинтусный короб – Короба устанавливаются вместо обычных плинтусов, а в пустом пространстве позволяют прокладывать несколько проводников. Обеспечивают последующий легкий доступ к ним.
- Напольный короб – Короба рассчитаны на большие нагрузки. Монтируются на пол, свободно выдерживают достаточно серьезные нагрузки вплоть до легкового автомобиля.
- Угловой короб – Специфический короб, применяется только в том случае, когда необходимо осуществить «подъем» или «спуск» провода, именно в углах стен.

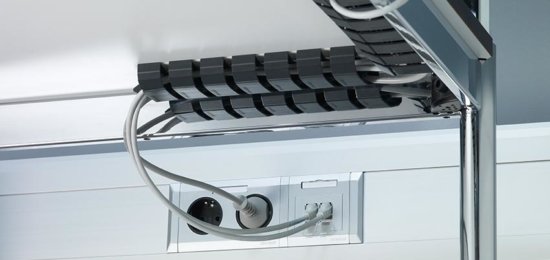

Короб (кабель-канал)
Короб имеет несколько основных назначений, которые всегда дополняют друг друга, это и защита проводки от механических повреждений, обеспечение дополнительной электрической и электромагнитной изоляции, монтаж розеток и выключателей.
- Механическая защита провода – конструкция короба обеспечивает надежную защиту кабеля от случайных или преднамеренных повреждений. Некоторые типы короба (такие как Парапетные короба Kopos) имеют двойною стенку – что обеспечивает им очень высокую механическую прочность.
- Дополнительная изоляция силовой проводки – кабельные короб выполнены из Поливинилхлорида (ПВХ) не поддерживающего горения. Конструкция короба из такого материала помимо механической защиты обеспечивает и дополнительную изоляцию. Так что в случае повреждения изоляции провода (при перегрузках или в процессе эксплуатации) короб защитит людей находящих в этом помещении от случайного контакта с поврежденной проводкой.
Электромагнитная защита
В случае прокладки силовой и слаботочной проводки в одном коробе, необходимо обеспечить электромагнитную защиту слаботочной проводки от электромагнитных полей создаваемых в силовой проводке. Для этого существуют два наиболее распространенных способов. Первый и наиболее дешевый – использовать перегородки для разделения проводов на безопасное расстояние, а второй – использовать специальные металлические экранирующие лотки маленького сечения внутри пластикового короба или установка пластиковых перегородок с металлизированным напылением. Второй способ, является наиболее затратный, но в тоже время и наиболее эффективным, а использование перегородок с металлическим напылением – компромисс между ценой и эффективностью.
Быстрая прокладка проводки
Капитальная замена или прокладка проводки очень трудоемкий процесс и как правило, не всегда возможный, его можно применять только во время ремонта помещения. Когда ремонт провести невозможно или просто не целесообразно, но есть задача организовать надежную и эффективную внутреннюю сеть (силовую и информационную) – очень кстати окажется кабельный короб. Кроме легкого монтажа, кабельные короба позволяют проводить и легкий демонтаж оборудования и кабелей, например при переезде в другое помещение. Жилые комнаты, спальни, детские комнаты, домашние рабочие кабинеты, комнаты для отдыха – имеют электрические силовые линии, подвод телевизионного сигнала, аудио кабеля и компьютерные сети.
Для наружной проводки (настенной) идеально использовать кабельные каналы, которые удобны в работе и эксплуатации, повторный доступ к уложенным кабелям и возможность добавлять штепсельные розетки и выключатели. Данный способ более всего рекомендуется профессионалами.
Процесс осуществления электрической реконструкции
Наружная проводка – это один из самых часто используемых способов проведении реконструкций кабельных силовых сетей без дробления (штробление) стен, так называемый «сухим путем». Провода ведутся по кабельным каналам или парапетным каналам. В этом случае отлично подходят кабельные каналы серии Элегант LE, закругленные напольные каналы LO, плинтусный короб LP35 или угловой короб LR 30. Для хорошей ориентировки в большом количестве укладываемых кабелей используются плинтусный короб LP 80×25, электромонтажные каналы Элегант EKE и парапетные короба PK D, в которых отдельные типы проводки отделяются разделительной перегородкой. Взаимное экранирование силовых и слаботочных сетей можно выполнить с помощью экранируемого канала. Стандартная окраска короба КОПОС – белая. Так же поставляется кабельные каналы LHD под имитацию дерева

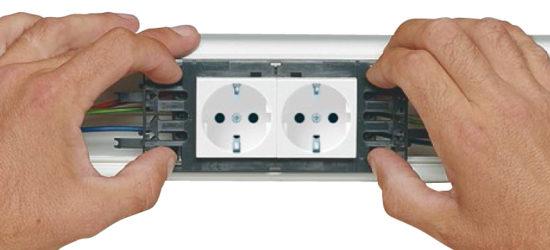

Монтаж розеток
Основное применение кабельных коробов (кабль каналов) прокладка силовых и слаботочных сетей. Естественно возникает необходимость уставноки розеток и выключателей.
Короба ДКС
КОРОБА И МИНИ КАНАЛЫ “INLINER”
Быстрая система монтажа прибороносителей, монтажная коробка для розеток крепится на коробе простым защелкиванием. Точно так же в них устанавливаются и розетки.
Использование розеток Viva достигается экономия внутреннего пространства короба, за счет того что точки соединения расположены на боковых стенках розетки, в то время на розетках других серий контакторы находятся на задней панели.
Лицевая сторона короба и боковые панели надежно защищены специальной пленкой, которая предотвращает повреждение короба во время его монтажа на стену и установки электроприборов и розеток внутрь короба. Короба оснащены направляющими, на которые можно устанавливать разделительную пластину, тем самым обеспечить разделение внутреннего пространства короба на несколько секций. В зависимости от типа короба, можно организовать от 2 до 7 разделенных секций.
Особая система удержания крышки на коробе, не позволяет самопроизвольно «отпадать» ей. Для снятия крышек короба необходимо использовать специальный инструмент или отвертку. Конструкция коробов и крышка выдерживают удары равные 6Дж
Помимо стандартных углов на 90 гр. существуют повороты с изменяемым углом 70 – 120 гр. Это учень удобно при монтаже короба в зданиях с неровными стенами или особой нестандартной планировкой.
